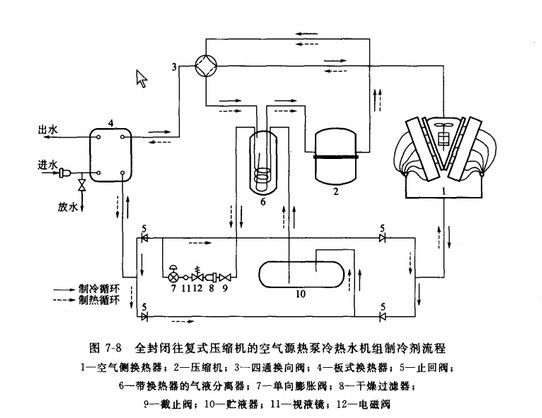

如图7-8 所示，以全封闭往复式压缩机的空气源热泵冷热水机组为例。在空气源热泵机组制冷运行时．压缩机吸入气液分离器中低压制冷剂气体，经压缩增压后排出高压气体，经过四通换向阀至空气侧换热器，在空气侧换热器中经风机使空气循环带走热量，冷却为高压液体．经大分液头汇集后，通过单向阀组中的一个单向阀流入贮液器，此时若有未冷凝的气体则充于贮液器顶部。液体又通过贮液器底部，经干燥过滤器后去除水分和杂质，再经视液镜至膨胀阀，高压液体经膨胀阀节流后减压膨胀变为低压的制冷剂液体，经过单向阀组中一个单向阀和小分液头后均匀进入水侧板式换热器中，制冷液体在换热器套管内吸热汽化，而套管外的水被冷却，达到使用要求。  低压气体从换热器中出来，经四通换向阀后到气液分离器中，经气液分离器至压缩机气口．保证回压缩机的流体全部为气体．至此．完成一个制冷循环。 在空气源热泵机组制热运行时，压缩机吸入气液分离器中低压制冷剂气体，经压缩增压后排出高压气体，经过四通换向阀至水侧板式换热器，在水侧板式换热器中高压气体放热冷却为高压液体，而套管外的水被加热，达到使用要求。 高压液体经小分液头汇集后，通过单向阀组中一个单向阀流人贮液器．此时若有未冷凝的气体则充于贮液器顶部。液体从贮液器底部经干燥过滤器后去除水分和杂质，再经视液镜后至膨胀阀，高压液体经膨胀阀后减压膨为低压的制冷剂液体，经过单向阀组中一个单向阀和大分液头后均匀地进入空气侧换热器，制冷剂液体在换热器铜管内吸热汽化，而铜管外由风机使空气循环，提供热源，低压气体在空气侧换热器中汽化后经四通阀到气液分离器中，经企业分离器至压缩机吸气口，保证回压缩机的流体全部为气体，至此，完成一个制热循环。 应用螺杆压缩机或其他类型压缩机的空气源热泵机组的工作原理和制冷剂流程与上述过程基本一致。 |
